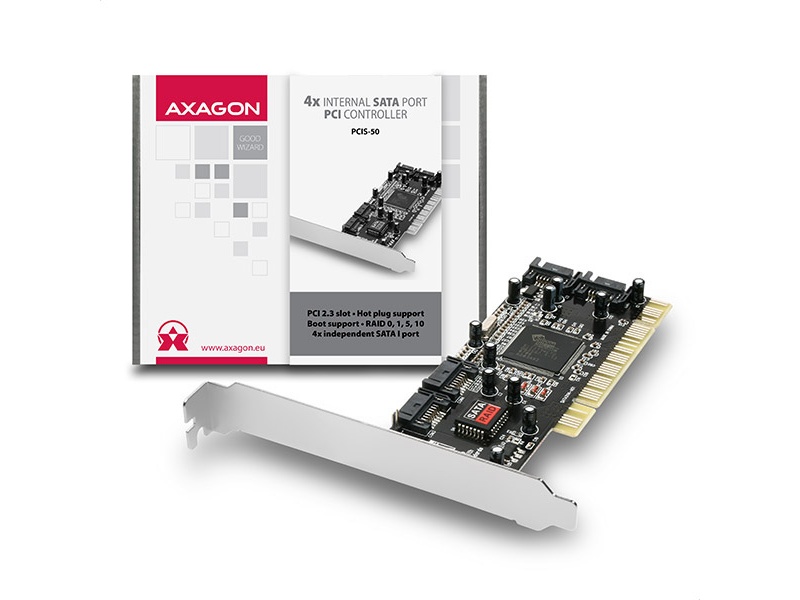

Axagon PCIS-50 PCI ŘADIČ 4X SATA RAID

Popis

Axagon PCIS-50 PCI ŘADIČ 4X SATA RAID

Čtyřkanálový PCI řadič s interními SATA 1.5Gb/s porty a RAID 0/1/5/10.

Nepoužitý kus, chybně objednáno při sestavování konfigurace.

• vstup: PCI
• výstup: SATA
• provedení: standard profile
• extra: RAID

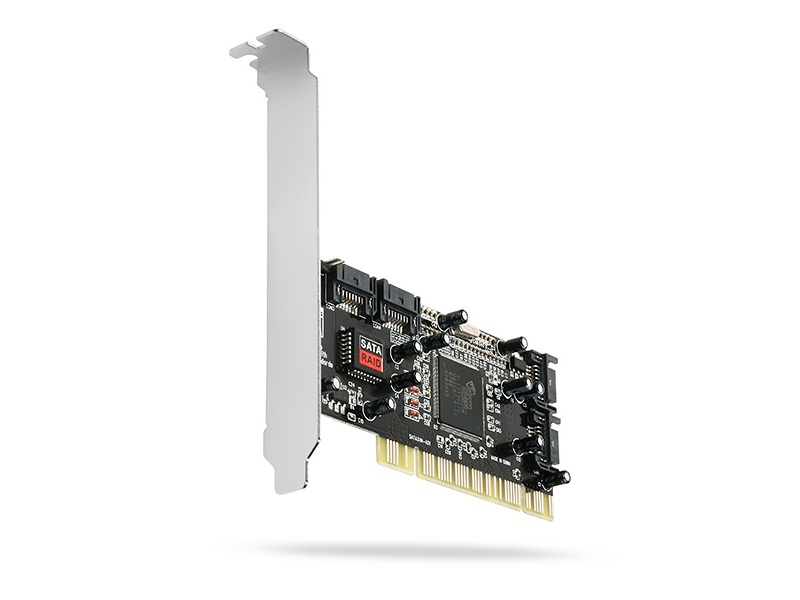

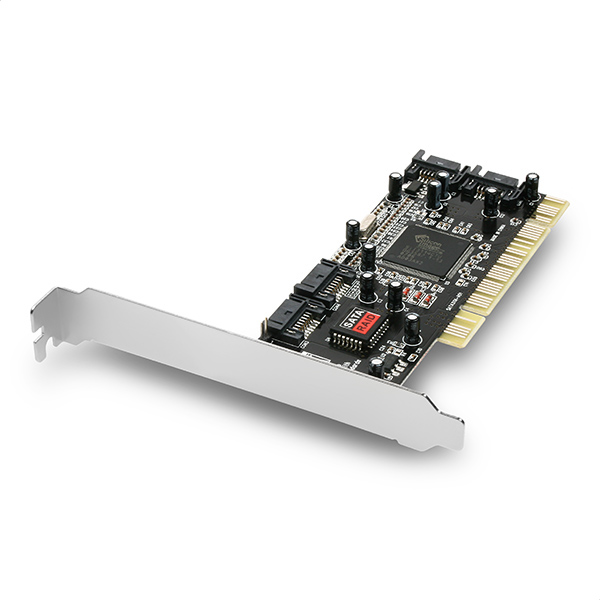

PCI řadič AXAGON PCIS-50 rozšíří stolní počítač o čtyři nezávislé interní SATA kanály.  Řadič umožňuje konfiguraci diskového pole nejen v běžných režimech RAID 0, 1 a 10, ale i v efektivnějším RAID 5 režimu.  Čipset americké společnosti Silicon Image zaručuje bezproblémovou kompatibilitu, podporu bootování a také podporu Hot Plug umožňující připojení a odpojení SATA zařízení za chodu.

Vstup:

• Rozhraní PCI revize 2.3, 32-bit, 33/66 MHz.
• Kompatibilní s PCI sběrnicemi revizí 2.2 a 2.1.
• Podpora napájení 3.3V i 5V.

Výstup:

• 4x nezávislý Serial ATA port, standard SATA I.
• Výstup na čtyři interní SATA konektory.
• Podpora všech SATA I / SATA II / SATA III optických mechanik a pevných disků všech kapacit.
• Diskové pole RAID 0, RAID 1, RAID 5, RAID 10.

Další vlastnosti:

• Plná podpora Plug and Play.
• Čtyři nezávislé bus master DMA kanály s 256B FIFO pamětí pro každý kanál.
• Vyhovuje Serial ATA 1.0 specifikaci (SATA/150), přenosové rychlosti až 1.5 Gb/s (150 MB/s).
• Podpora Hot Plug umožňující připojení a odpojení SATA zařízení za chodu.
• Řadič má vlastní BIOS - podporuje tedy bootování z připojených disků.

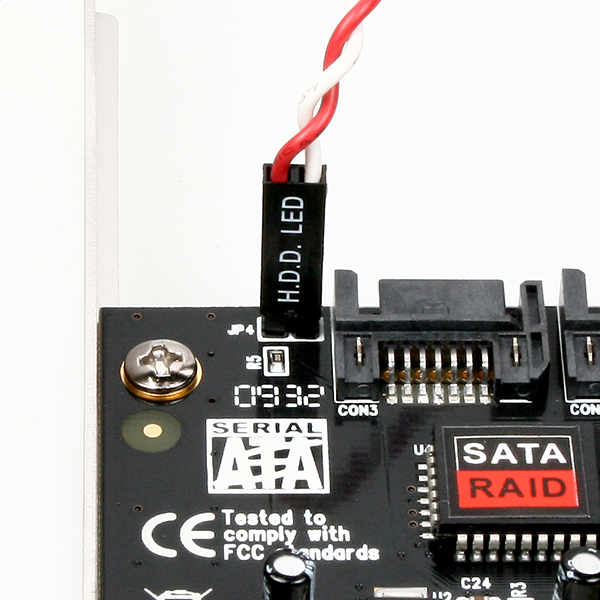

• 2-pinová patice pro připojení HDD LED kontrolky skříně.
• Použit čipset Silicon Image SiI3114.

Konfigurace pole SATA disků v režimech RAID 0, 1, 5 a 10:

• RAID 0 (stripping/prokládání) - nižší bezpečnost ale vyšší výkon díky střídavému zápisu na více disků, potřeba min. 2 disků.
• RAID 1 (mirroring/zrcadlení) - zvýšená bezpečnost díky zápisu identických dat na dva HDD, potřeba min. 2 disků.
• RAID 5 (distributed parity RAID/paritní prokládání) - zvýšená bezpečnost i zvýšená přenosová rychlost, potřeba min. 3 disků.
• RAID 10 (mirroring+stripping) - kombinace prokládání a zrcadlení, rychlé i bezpečné, méně ekonomické řešení, potřeba min. 4 disků.
• JBOD (Just Bunch Of Disks/lineární svazek disků) - virtuální disk sdružující všechny připojené disky v jeden.
• Možnost konfigurovat RAID pole z disků rozdílných kapacit.
• Podpora současné koexistence disků konfigurovaných v RAID poli a disků samostatných.
• Podpora Hot Spare disku.
• Konfigurace RAID pole se provádí v BIOSu řadiče nebo ve Windows aplikaci SATARAID Manager * (* aplikace SATARAID Manager není kompatibilní s Windows 7, Server 2012 a novější - důvodem je ukončení podpory aplikace ze strany výrobce čipsetu).

Podporované operační systémy:

• MS Windows XP / Vista / 7 / 8 / 8.1 / 10 a novější, Windows Server 2003 / 2008 / 2012 / 2016 a novější (podporovány všechny 32- i 64-bitové verze OS Windows), Linux s jádrem 2.6.x a vyšším.

Balení obsahuje:

• PCI řadič,
• 2x datový SATA kabel délky 50 cm,
• CD s ovladači,
• tištěný instalační návod v anglickém, českém, slovenském a polském jazyce,
• baleno v kartónové krabičce.

Technická specifikace:

• Vstup
  rozhraní: PCI revize 2.3
  rychlost: 266 MB/s
  kompatibilita: PCI revize 2.3 / 2.2 / 2.1
• Výstup
  rozhraní: Serial ATA 1.0
  rychlost: 1.5 Gbit/s (SATA I)
  konektor: 4x interní 7-pin SATA datový samec
  kompatibilita: všechny SATA I / SATA II / SATA III disky a mechaniky
  celková propustnost: 266 Mbyte/s teor. (dána 32bit/66MHz PCI 2.3 vstupem)
• Podporované vlastnosti
  TRIM: ne
  boot z připojeného disku: ano
  diskové pole: ano (RAID 0/1/5/10)
  automatická instalace: ne
  NCQ: ne
  Port Multiplier: ne
  Plug and Play: ano
  Hot Plug: ano
• Další vlastnosti
  indikace: 2-pin patice pro připojení HDD LED kontrolky skříně
  standard profile: ano
  low profile: ne
  čipset: Silicon Image SiI3114
• Napájení
  po sběrnici: ano (3.3V / 5V PCI bus power)
• Podpora OS
  MS Windows: 10 / 8.1 / 8 / 7 / Vista / XP (všechny 32- i 64-bitové verze)
  MS Windows Server: 2016 / 2012 / 2008 / 2003 (všechny 32- i 64-bitové verze)
  Linux: 2.6.x jádro a vyšší
